分析和技术咨询
欧司朗实验室的失效分析团队为问题解决、失效分析和产品质量提供卓越的支持。基于利用先进的仪器设备和科学技术来对材料进行分析。我们的服务遍及整个工业链。
裂纹 - 200 倍放大数字显微镜 VHX-6000
- 分析真实，复杂的需求
- 专业的解决方案和服务
- 对研发项目的质量把关
- 生产（质量保证、工艺优化、产品监控、审批）
- 失效评估
- 提供技术支持
- 咨询和评价服务
- 监督服务
- 环境测试咨询和战略服务
- 法规和标准
- 提供客户指定的和经认可的测试报告
显微镜
深度剖析
当台面沿 XY 方向移动时，系统会自动沿 Z 轴移动，并在很短的时间内在不同对焦位置捕获 50 张图像。
在此图像堆栈过程中，系统会自动提取最佳图像，并在几秒钟内对图片进行剖析和形状合成。
捕获深锐图像时，还将分析有关对焦位置的信息。此信息用于生成高度精确的曲面 3D 模型。此 3D 图像非常接近实际测量对象，允许检查照片中不可见或不规则位置。

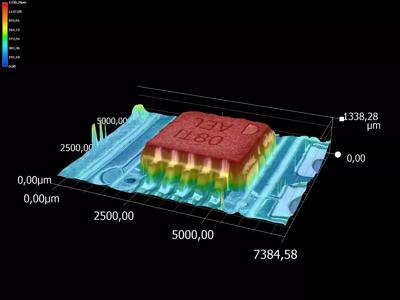

IC on PCB - 3D Analysis Digital Microscope VHX-5000
我们的服务范围：
- 深锐图像
- 2D图片有超过20种测量方式
- 3D图片有超过10种测量方式
- 无死角精准测量
- 视觉化测量
- 实时测量
- 实时深度合成
- 图像具有无与伦比的清晰度和质感
- 自动计数异物颗粒
- And many more
高分辨率 HDR，分辨率为 16 位
借助 HDR（高动态范围）技术，显微镜可以使用单一波长的光线提供高分辨率图像：HDR 功能可捕获具有不同曝光时间的精细色彩渐变图像，然后组合成一个图像。
高分辨率图像采集使用来自单个波长的光，使在白光下可能不可见的现象可见。
使用先进的数字图像处理和像素位移，可以精确成像测量对象。捕获具有不同亮度的多个图像后，数据将合并为具有精细颜色渐变的单个图像。
为避免过度曝光或曝光不足，并清楚地检测可能经历中庭形成的测量对象，或测量对比度较低的物体。
技术参数
Keyence digital microscope VHX-5000
| 项目 | 规格 | |
| 相机 | 拍摄像素 | 1/1.8型195万像素CMOS图像传感器 总像素1612（H）×1212（V） 有效像素1600（H）×1200（V） |
| 扫描方式 | 逐行扫描 | |
| 帧率 | 50F/S（最大） | |
| 清晰度标准 | 1600（H）×1200（V） 约1000TV线 | |
| 3CMOS *1、 *3 | 1600（H）×1200（V） 约1200TV线 (200万像素×3CMOS模式 具有优良的色彩再现性) | |
| 高清晰度 *3 | 3200（H）×2400（V）约1600TV线 | |
| 超高精细 *3 | 4800（H）×3600（V） 约2000TV线以上 | |
| 超高精细× 3CMOS *2、*3 | 4800（H）×3600（V） 约2000TV线以上(1800万像素×3CMOS模式 具有优良的色彩再现性) | |
| 高清晰度动态 | RGB各像素16bit灰度级 | |
| 增益 | 自动、手册、预设 | |
| 电子快门 | 自动、手动、1/60、1/120、1/250、1/500、1/1000、1/2000、1/5000、1/9000、1/19000 | |
| 超级充电快门 | 0.02s～4s | |
| 白平衡 | 白平衡Push-Set、自动、手册、预设（2700K、3200K、5600K、9000K） | |
| 调整后焦点 | 不需要 | |
| 液晶显示屏*5 | 尺寸 | 彩色液晶（IPS）23型 |
| 画面尺寸 | 509.184（H）×286.416（V）mm | |
| 像素间距 | 0.2652（H）×0.2652（V）mm | |
| 像素数 | 1920（H）× 1080（V）（FHD） | |
| 显示颜色 | 约1677万色*4 | |
| 亮度 | 300 cd/m2（中心1点、typ.） | |
| 对比度 | 1000:1（typ.） | |
| 视角 | ±89° （typ.左右） 、±89°（typ.上下） | |
| 光学录像单元 | 单元 | DVD超级多驱动器装置 |
| 使用磁盘 | CD-R/CD-RW/DVD±R/DVD±R DL/DVD±RW/DVD-RAM | |
| 录像容量 | 8.7 GB（使用DVD±R DL） | |
| 硬盘驱动器单元 | 录像容量 | 500GB（其中165GB预留区域）约1680000张（200万像素图像压缩时）～约55000张（200万像素图像不压缩时） |
| 图像格式 | 压缩时：JPEG 未压缩时：TIFF | |
| 支持图像尺寸 | 20000像素（H）×20000像素（V） （连结时） | |
| 光源 | 照明灯 | 超级照明LED |
| 照明灯寿命 | 40000小时（参考值） | |
| 色温 | 5700 K（typ.） | |
| 图像输出 | 输出方式 | DVI 1920像素 ×1080像素 |
| 专用液晶显示屏 | 水平（H）：66 kHz 垂直（V）：60Hz | |
| 外部显示屏 | 水平（H）：66 kHz 垂直（V）：60Hz | |
| *1:与标准模式相比，其色彩再现性更好。 *2:与超高精细模式相比，其色彩再现性更好。 *3:只支持多功能扫描相机VHX-5100。 *4:通过显示器控制器的FCR处理可以显示大约1677万色。 *5:本机配备的液晶显示屏采用尖端技术制作。 |
